气动阀门专用板式电磁阀原理图
添加日期：2022-04-08 点击次数：1221

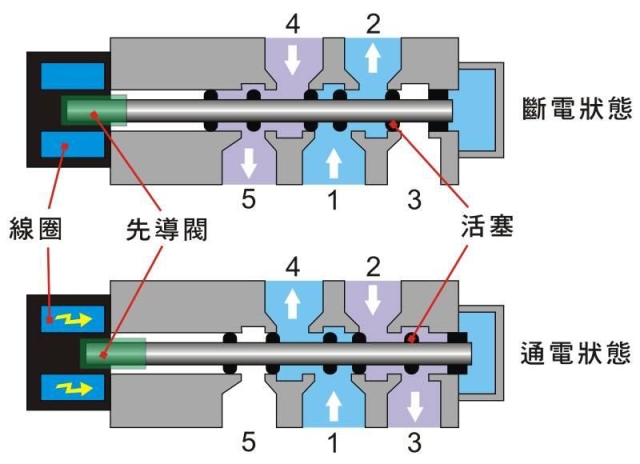

上图中为二位五通电磁阀剖视图
初始位置，1为进气孔，2为出气孔（常开），3为出气孔（常闭）。3和5为排气孔
当电磁阀线圈得电，铁芯得到电磁力，使先导阀动作，使用2、4孔换向，并将2孔中气体排出
