DHQ防爆调节型电动执行器

概述

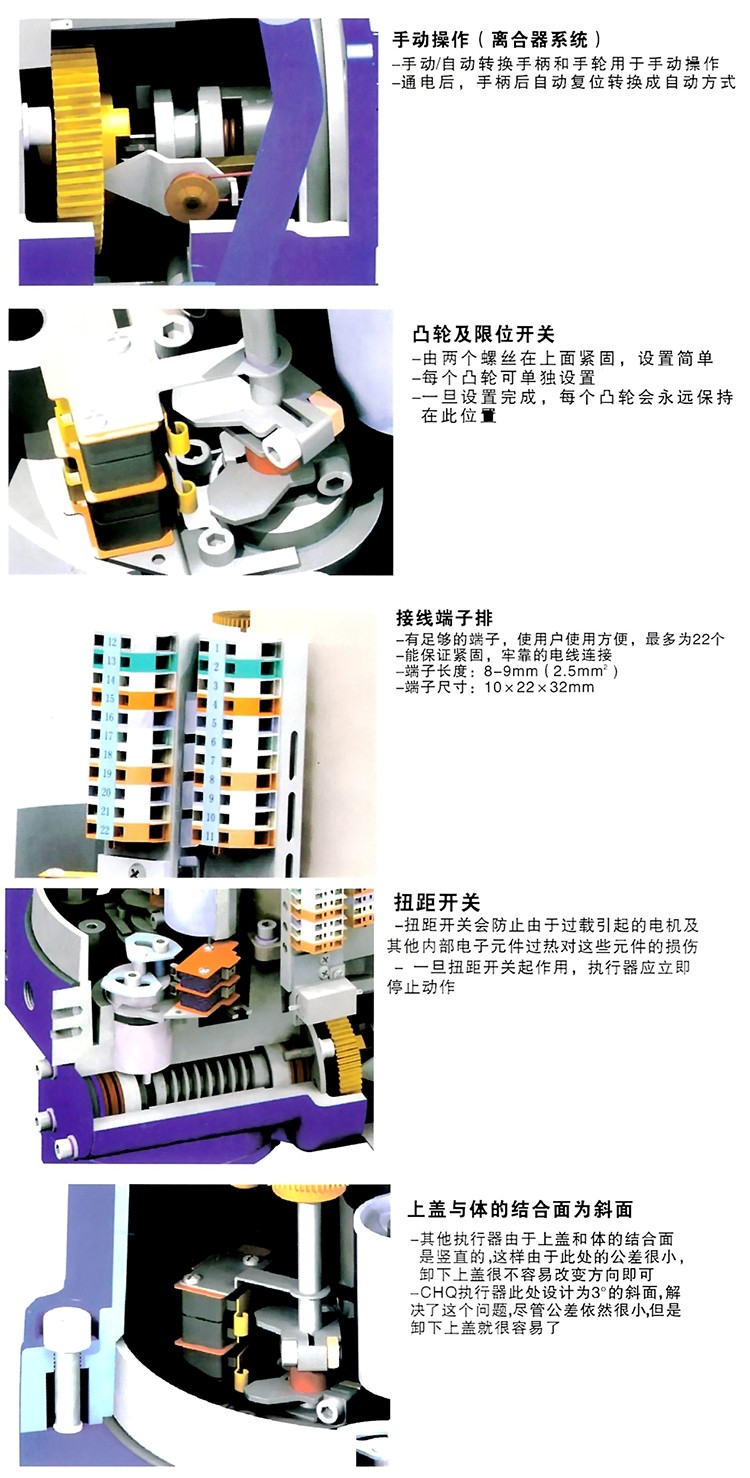

DHQ防爆电动执行器总结了许多电动执行器的各种不足，进行改进后，最新推出的产品。其中许多关键部件均采用德国或日本进口件，结构紧凑，质量可靠，性能优越。主要特性有：

1.外壳—由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末涂层，耐腐蚀性强。

2.电机—采用SPG鼠笼式电机，输出扭距大，并且内置热保护开关，进行温度控制，可防止损坏电机。

3.手动结构—不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。

4.位置指示器—指示器安装在中心轴上，可以观察阀门位置。并有指示灯（SLU）可供选择。

5. 干燥器—用来控制温度，防止执行器内部水分凝结，保持内部电器元件的干燥。

6.限位开关—由凸轮机构来控制，简单的调整机构能精确并方便地设定位置。

7.扭距开关（除HQ-008外）—可提供过载保护，防止损坏电机。（出厂前以设定好，请用户不要随便更改设置）。

8.自锁—有自锁功能，防止反转，转动部分稳定可靠。

9.安装—底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。

10.接线端子—线路布置紧凑合理，接线端子直径为2.5mm，压力大，联接牢固。

11.蜗轮—采用凹轮设计，与蜗杆的接触面大，传输扭距大，平稳且耐磨，使用寿命长。

12.PCU板—结构紧凑合理，将PCU板内置于机壳内。

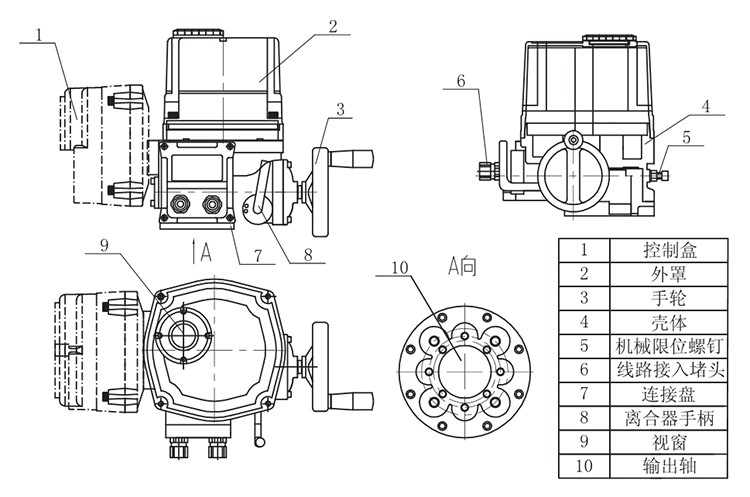

外观图及零件表

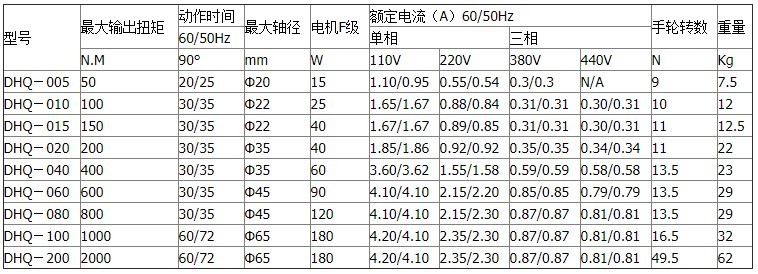

性能参数

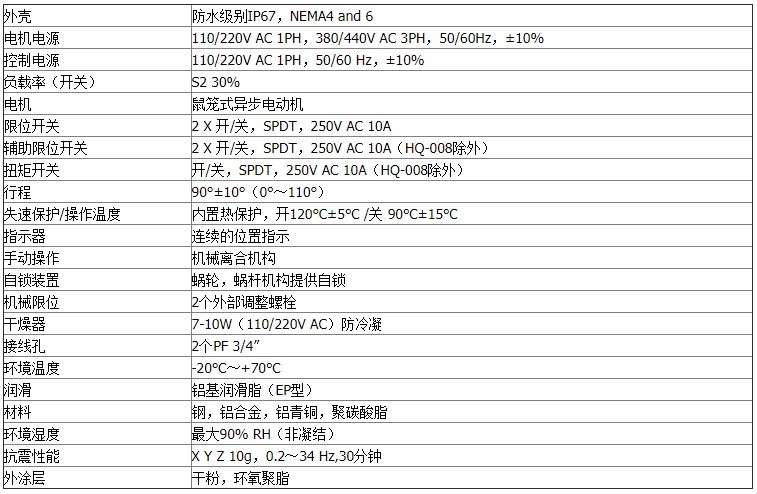

标准件技术参数

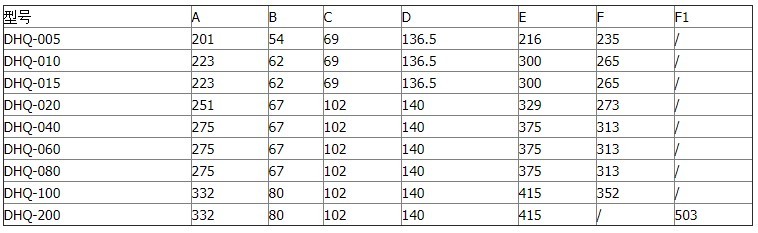

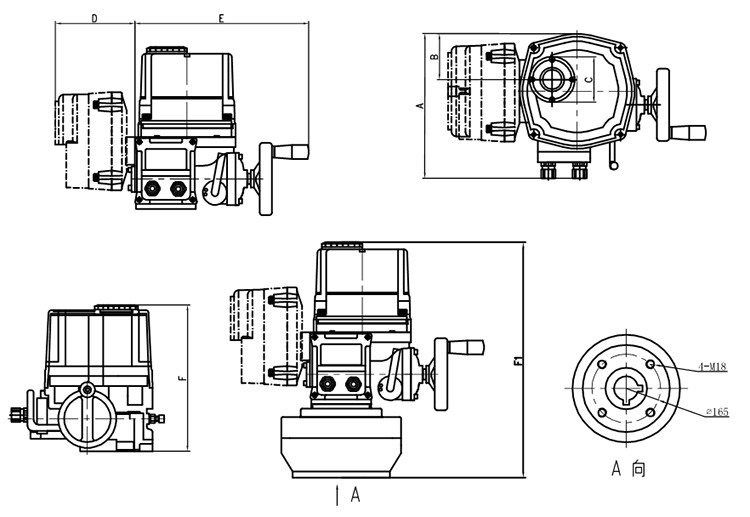

外形尺寸

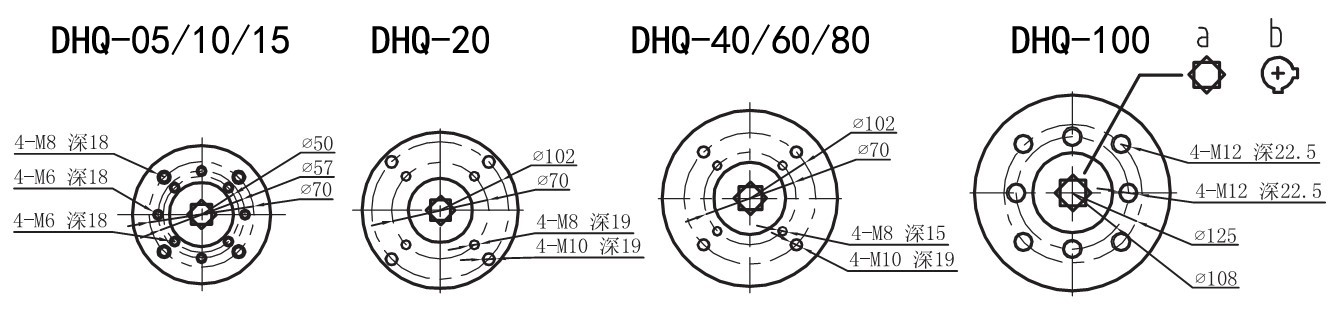

连接尺寸图

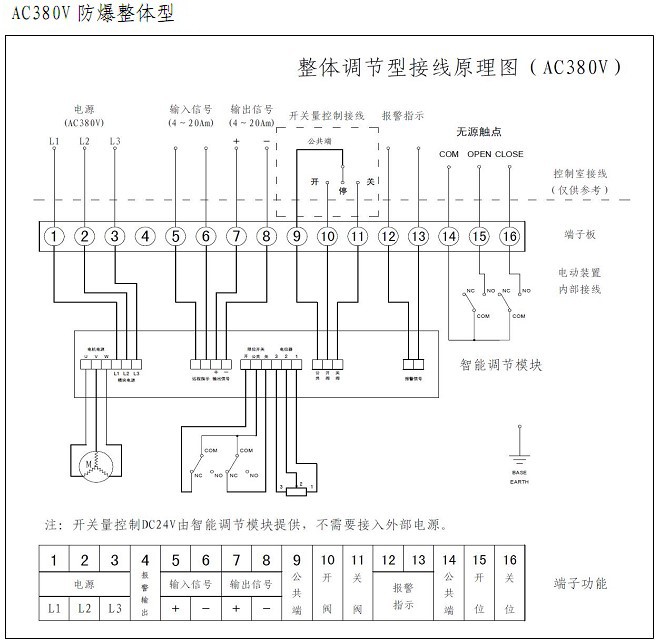

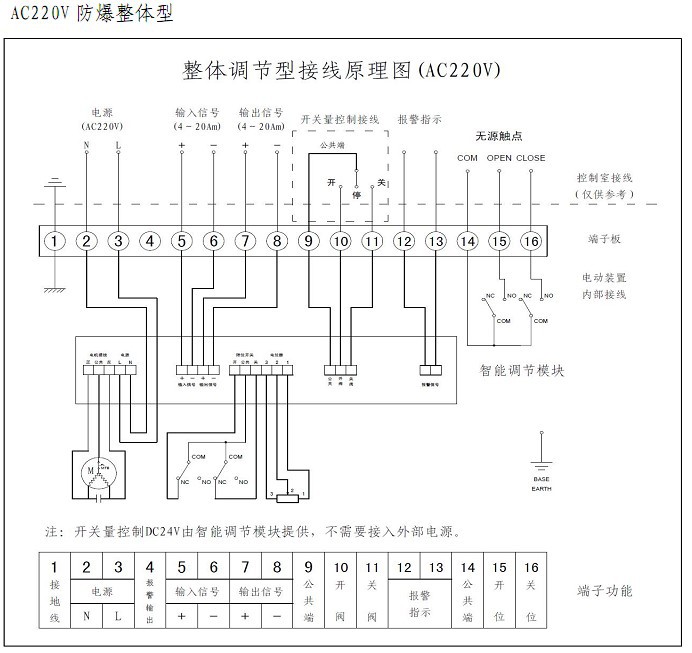

接线原理图
