SDV-03电动执行器

概述

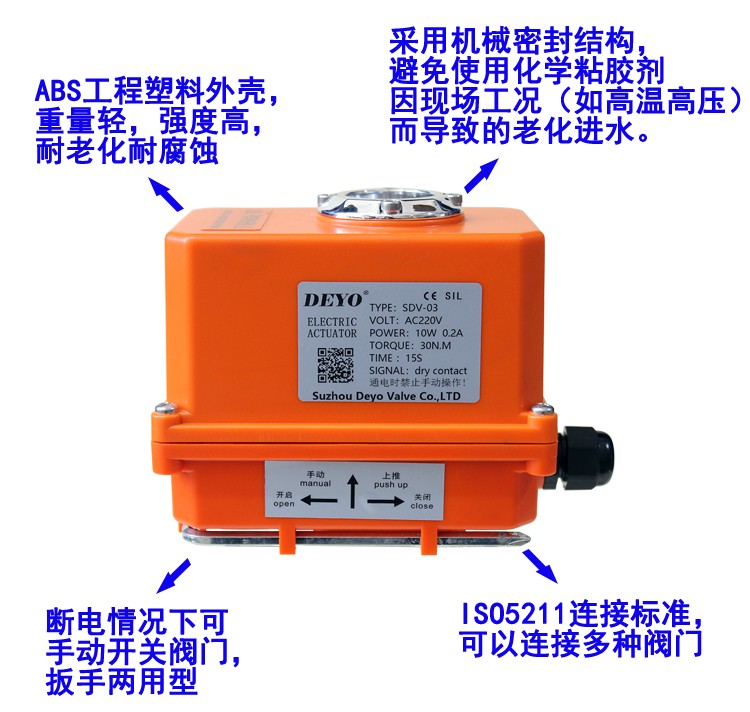

   SDV-03S电动执行器是我公司最新开发的最小型号的电动执行器，它可与各种小规格球阀、蝶阀等回转型阀门相配备。可选用AC/DC24V、110V、220V电源 。外观精小、ABS外壳重量轻盈、无须维护是该系列产品的特点，技术含量高、品质优越、性能可靠是客户的上选产品。

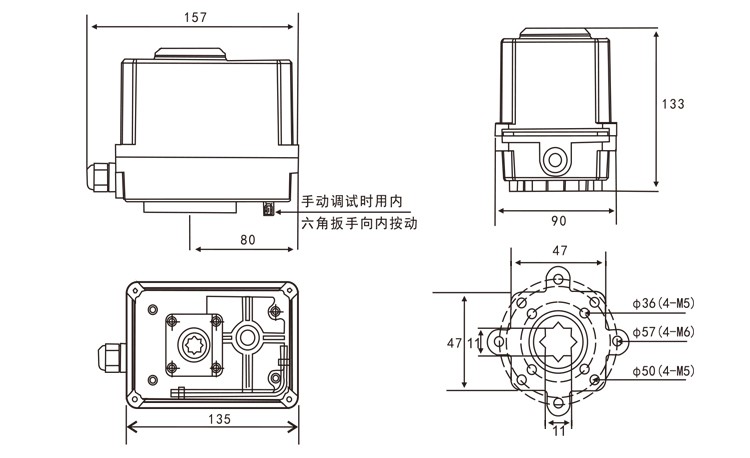

外形尺寸

整机调试（如您购买是成套阀门，我们出厂前已经精确调试，请勿自行调试）

限位开关（电器限位）的调整

1、用手柄驱动阀门至全开位置，松开D2上和固定螺钉，顺时针转动D2使其正好离开全开限位，然后固定螺钉。

2、用手柄驱动阀门至全关位置，松开D1上和固定螺钉，逆时针转动D1使其正好离开全开限位，然后固定螺钉。

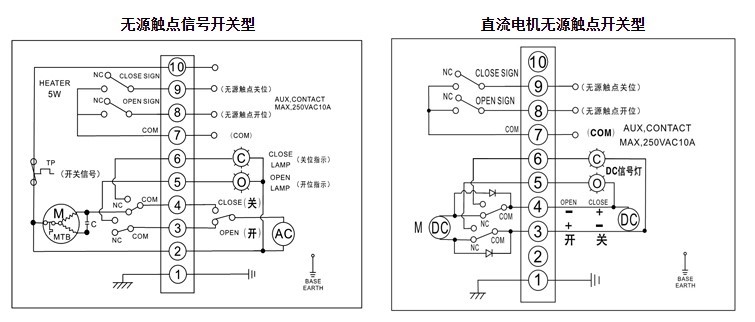

接线原理图

特别提示：请分开连接电动执行器的动力线路，切勿用同一接点去控制数台电动执行器，以免造成失控和电机过热。

电气参数

电源电压：AC220V/50Hz，DC24V（特殊可订制）

额定电流：0.10A

输出力矩：25N.m

行程时间：10秒

转动角度：0-90±5°

防护等级：IP65
