APL210,ALS310阀门回信器

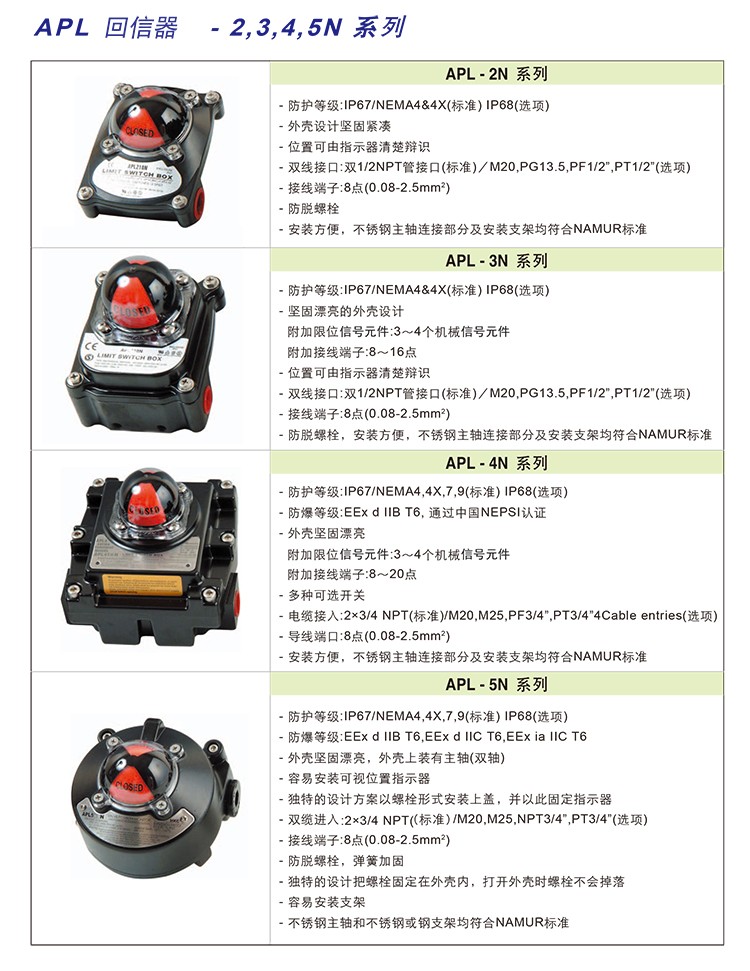

概述

APL-210/310阀门限位开关箱或叫阀门回信器是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。阀门限位开关箱也可作为自系统中重要阀门联锁保护及远程报警指示之用。

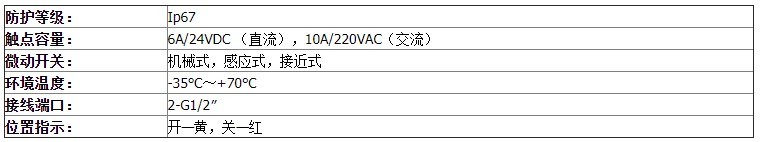

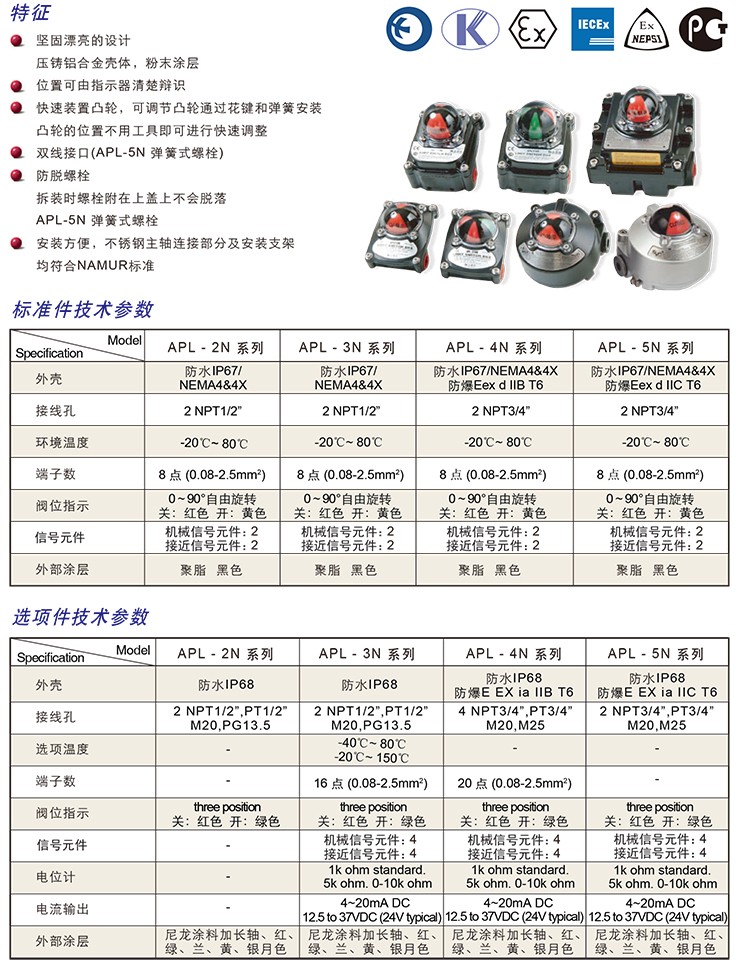

主要技术指标

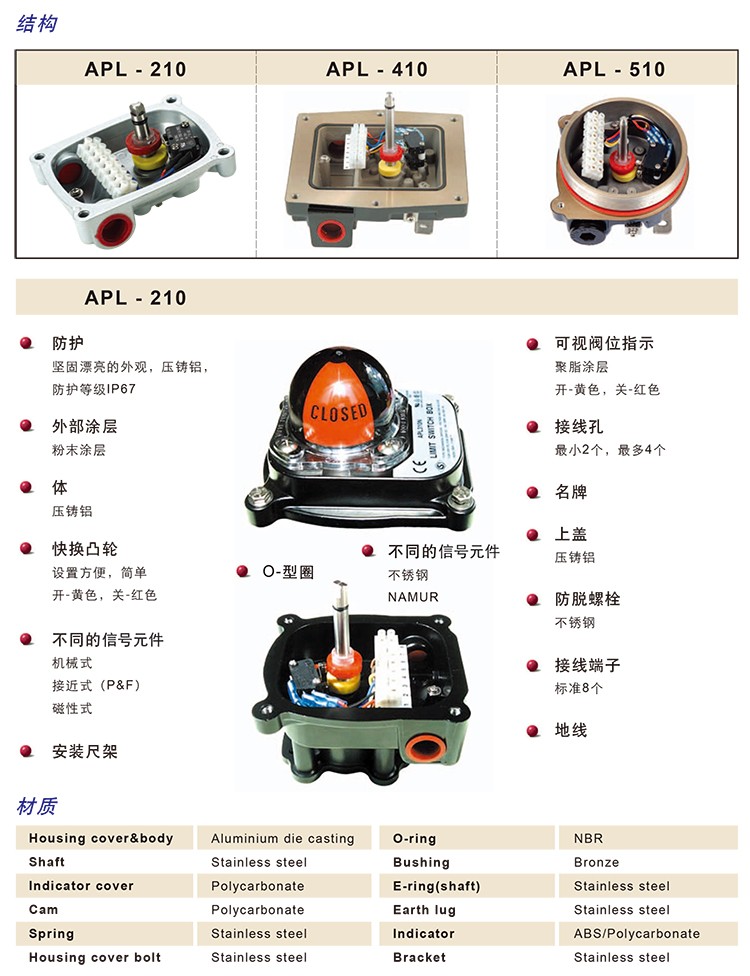

工作原理

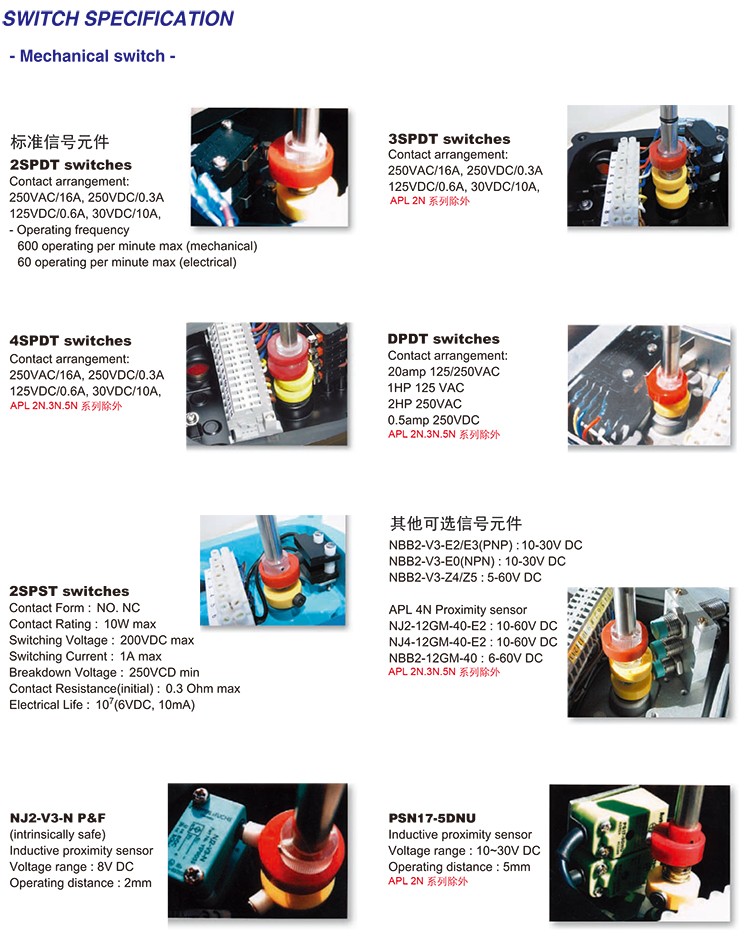

阀门限位开关箱检测的阀位转角位移，通过同轴连接件或反馈杆使传动轴产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过指示器就地显示。

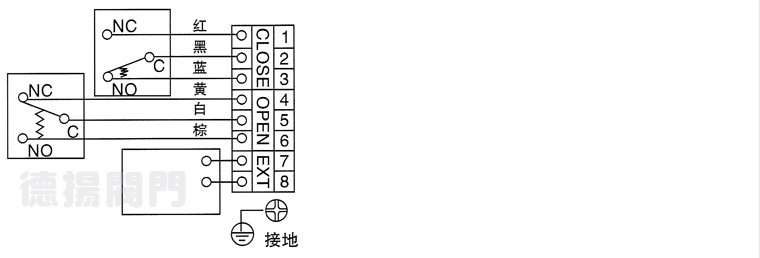

接线图

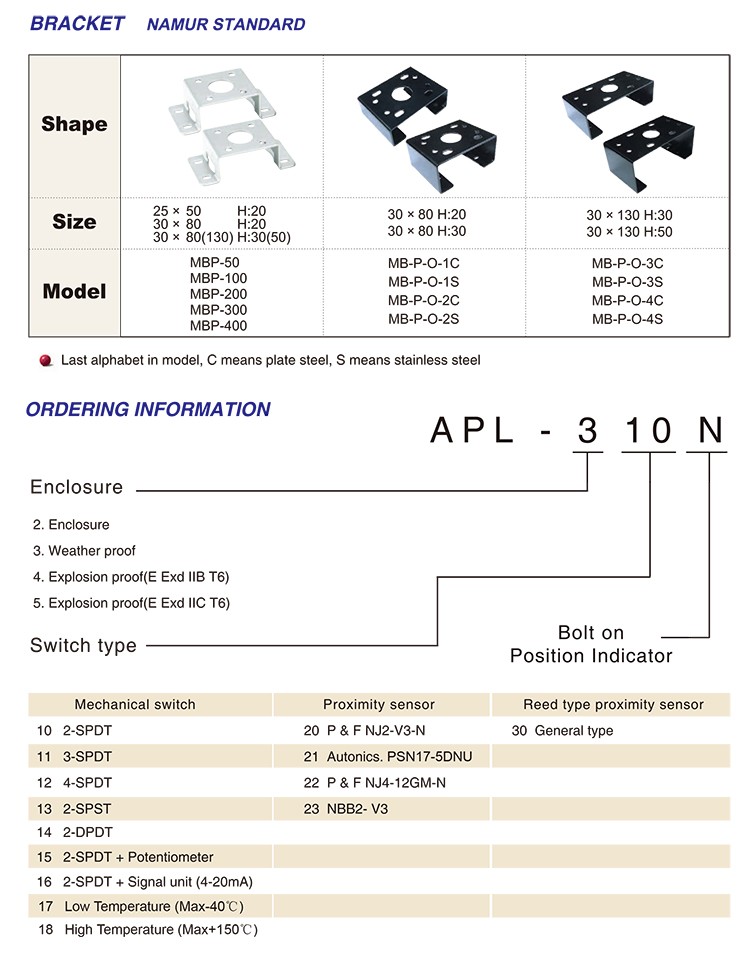

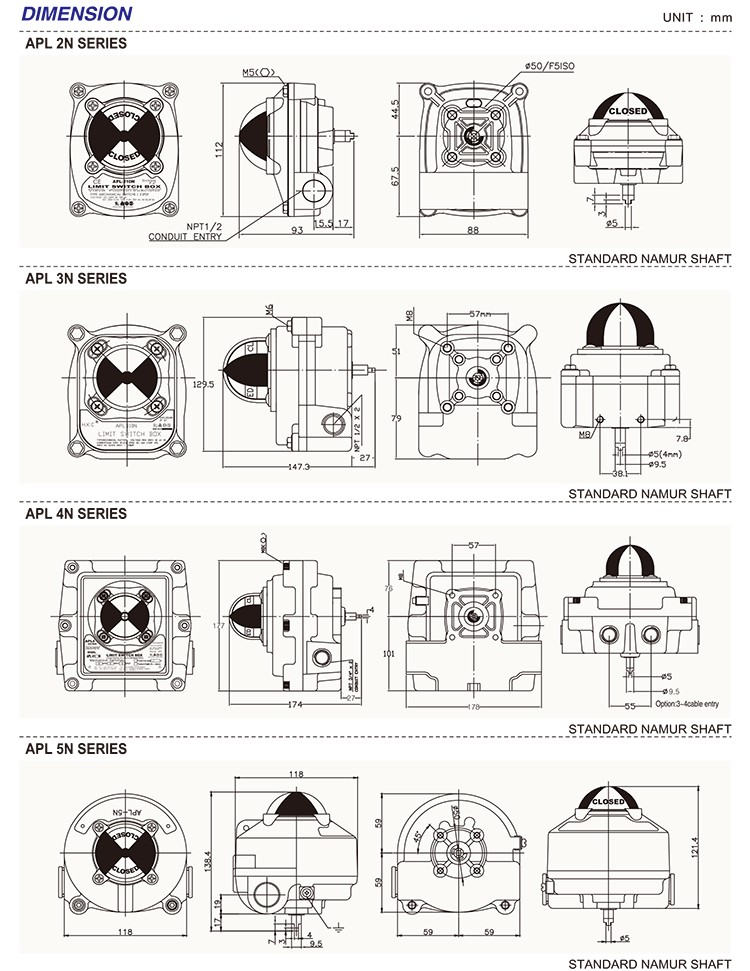

安装及使用

1、让阀门走到关的位置，调节红色凸轮，使“关”开关有信号输出。

2、让阀门走到开的位置，调节黄色凸轮，使“开”开关有信号输出。

3、让阀门来回走几次，确定限位开关信号通断可靠。

注意事项

※必须断电后开盖。

※隔爆型引入电缆护套外径Φ7～8mm，拧紧压紧螺母，使密封圈内径抱紧电缆的护套。

※不用的电缆引入装置必须堵封。※用户安装使用和维护防爆限位开关时，必须遵守GB50058-92《爆炸和火灾危险环境电力装置设计规范》和GB3836.15-2000防爆标准的规定。
