BQ641F气动保温球阀

概述：

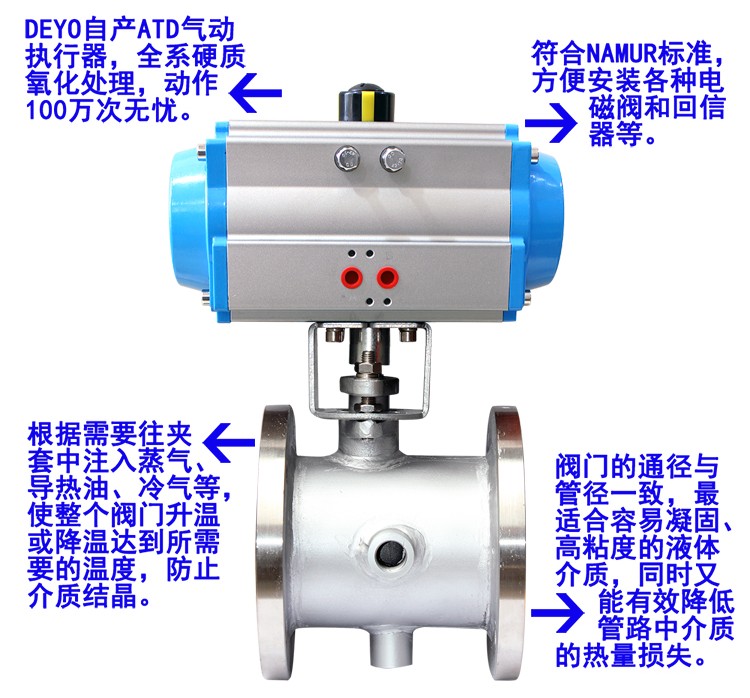

    BQ641F气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，介质呈直线流动，阻力小，适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。可根据用户需要往夹套中注入蒸气、导热油、冷却水、冷气等，使整个阀门升温或降温达到所需要的温度，防止介质结晶。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

产品特点

1、由于采用整体式结构，因而电动保温球阀比一般球阀更小，重量更轻，且无外漏，密封性能良好。

2、夹套采用碳素钢管或304管焊接比铸造的更加耐压牢固。

3、整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1.0MPa。

4、即使外界温度降到零度以下，该阀仍操作灵活保证管道能断开，其优点是一般控制阀门所没有的。

气动执行器

采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

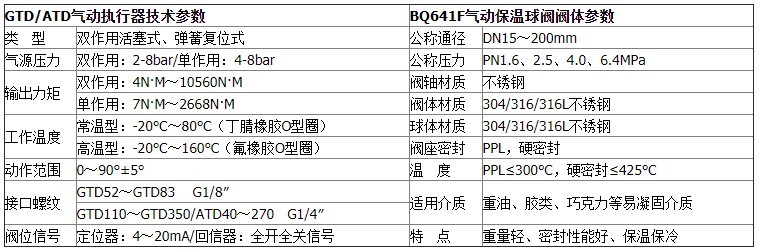

技术参数和性能

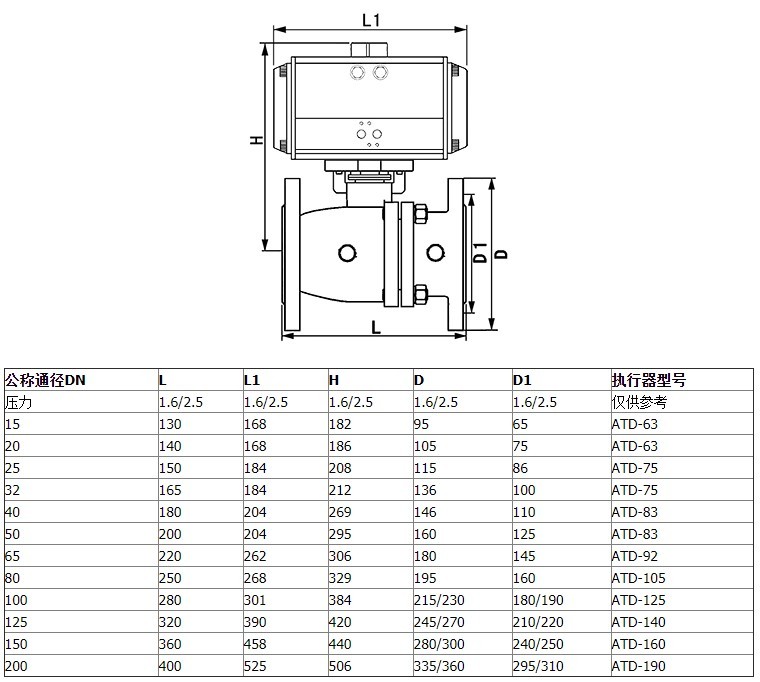

外形尺寸

附件选项

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用

2、介质类型、温度、压力

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
