Q681F气动快装球阀

概述：

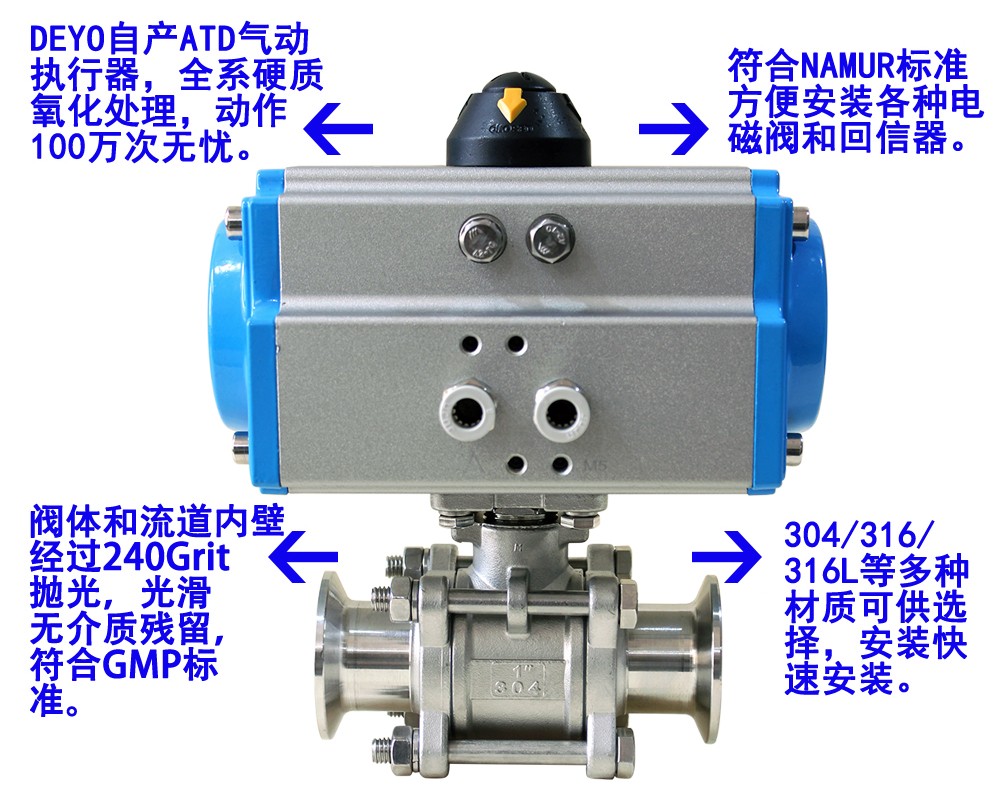

  Q681F气动卫生级球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成；流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻；密封面采用的全包PTFE没有死角，保证卫生且容易清洗；两端为卡箍连接方便拆卸、清洗、维修。气动卫生级球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

产品特点

1、气动卫生级球阀孔径大小与管道一致，不产生沉淀物。

2、气动卫生级球阀流道内壁240Grit抛光，保证流道畅通无阻。

3、气动卫生级球阀采用全包的PTFE密封没有死角，易清洗。

气动执行器

采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

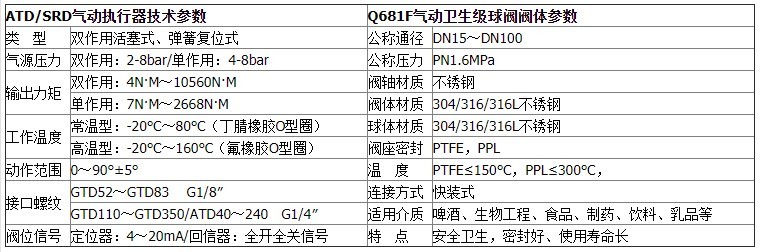

技术参数和性能

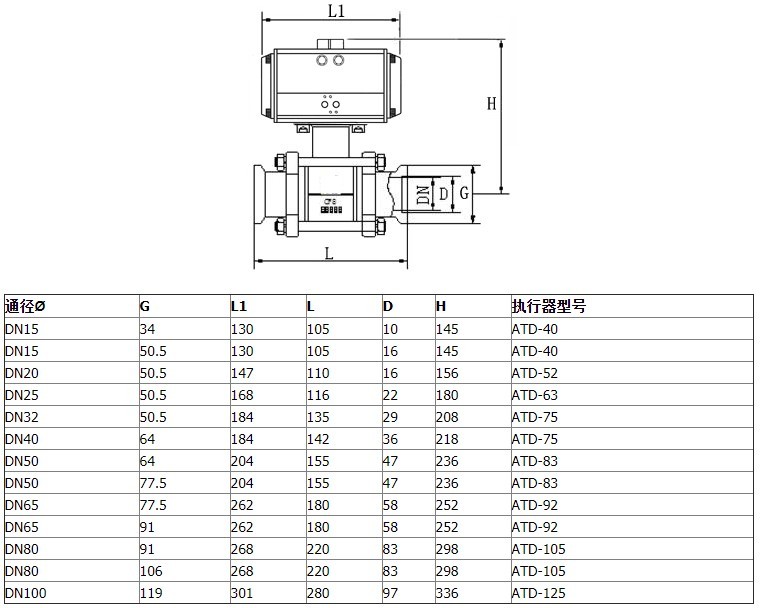

外形尺寸

附件选项

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

 1、气动执行器类型：双作用、单作用

2、介质类型、温度、压力

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
