Q684/5F快装气动三通球阀

概述：

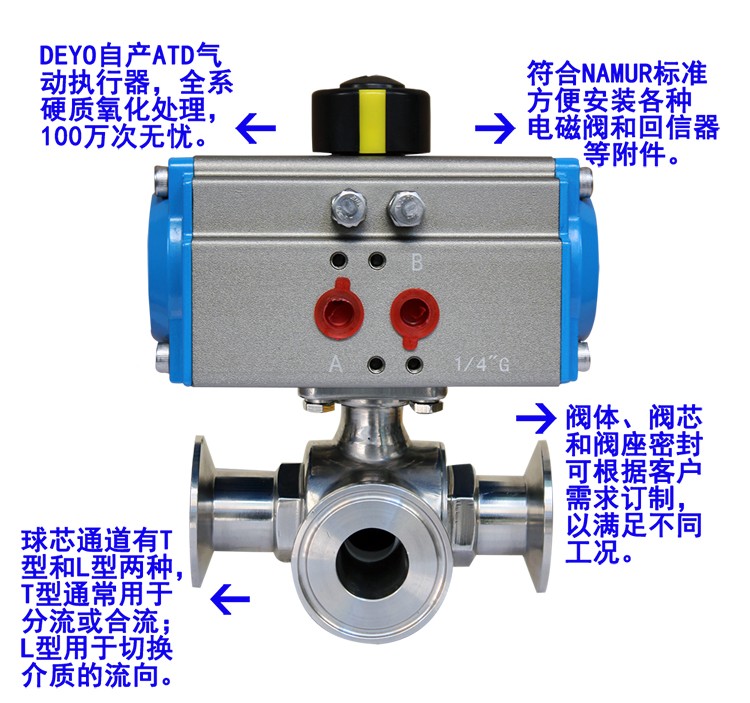

   Q684/5F气动三通快装球阀可为L形和T形，气动L形三通球阀（Q684F）用于介质流向的切换，能使相互垂直的两个通道连接； 气动T形三通球阀（Q685F）用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。气动三通 快装球阀流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

产品特点

1、气动三通快装球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。

2、气动三通快装球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

3、气动三通快装球阀一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

4，气动三通快装球阀维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

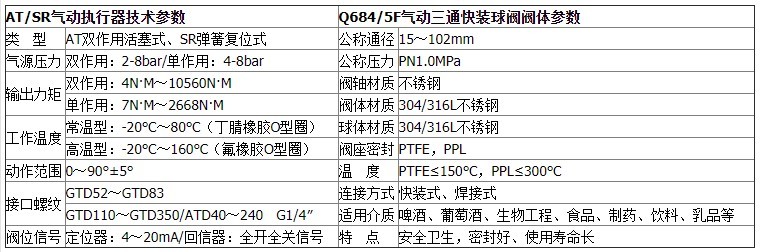

技术参数和性能

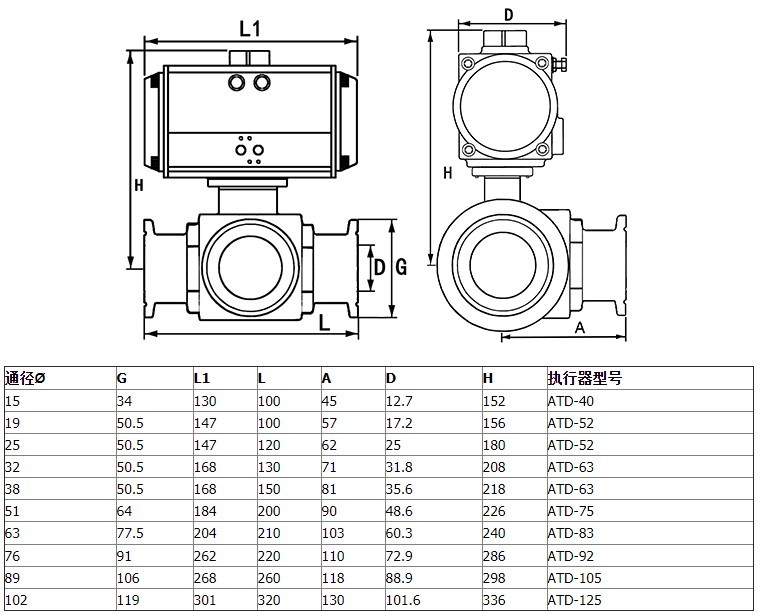

外形尺寸

附件选项

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用

2、介质类型、温度、压力

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
