产品介绍
概述：
D641W-1C气动通风蝶阀是一种非密闭型蝶阀，采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，具有结构紧凑、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。广泛适用于建材、冶金、矿山、电力等生产过程中温度≤300℃，公称压力为0.1Mpa的含尘气体、通风净化装置、烟气管道等管道上，用以连通、启闭或调节介质。
产品特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

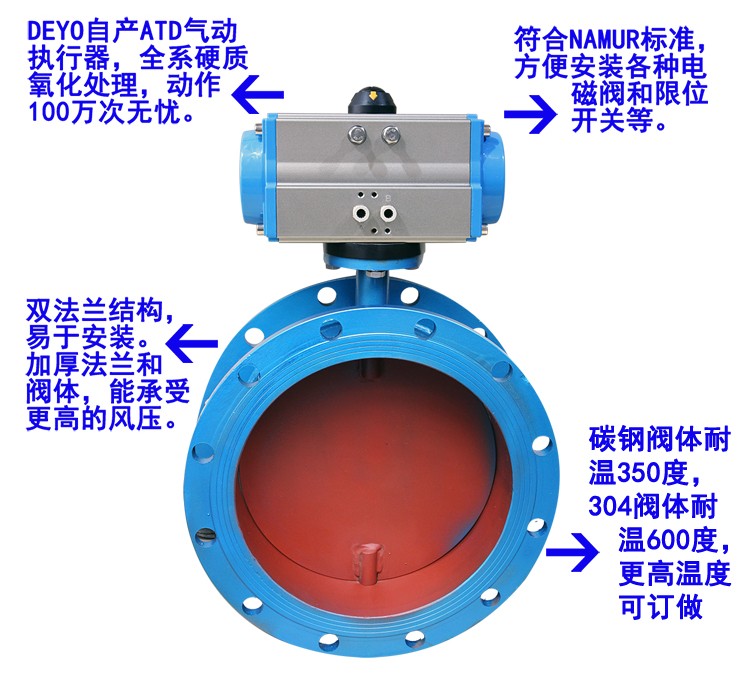

气动执行器
采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

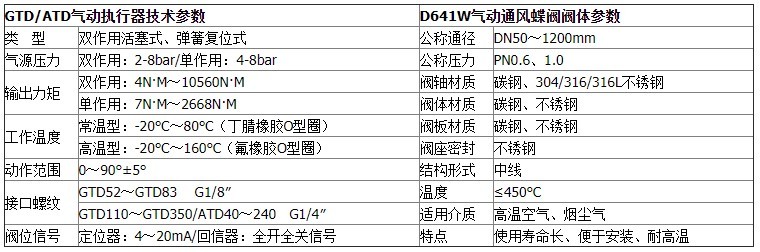

技术参数和性能

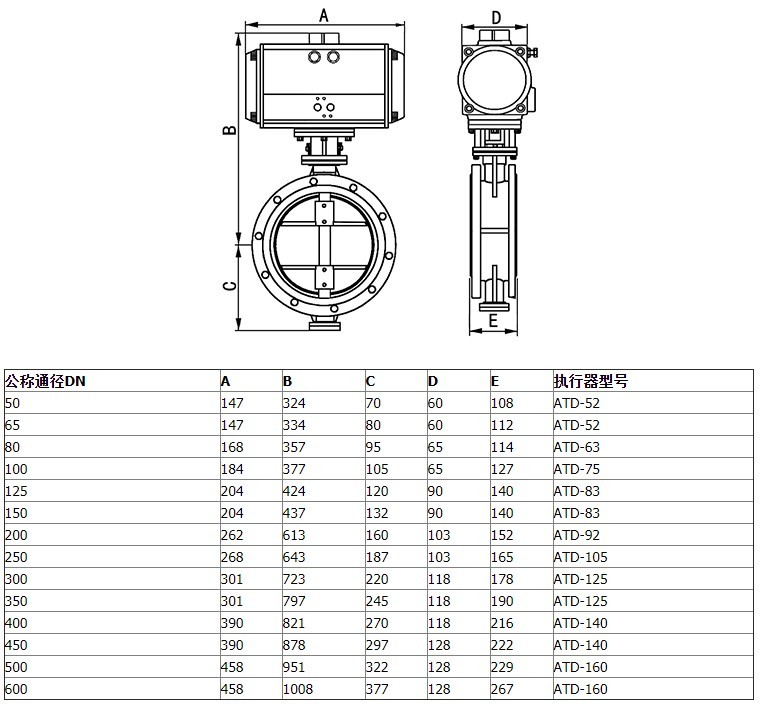

外形尺寸
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
